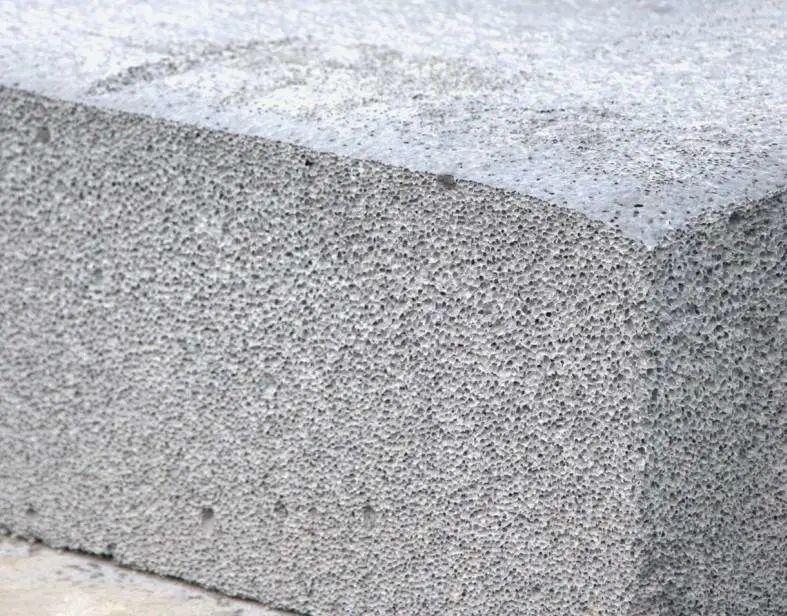

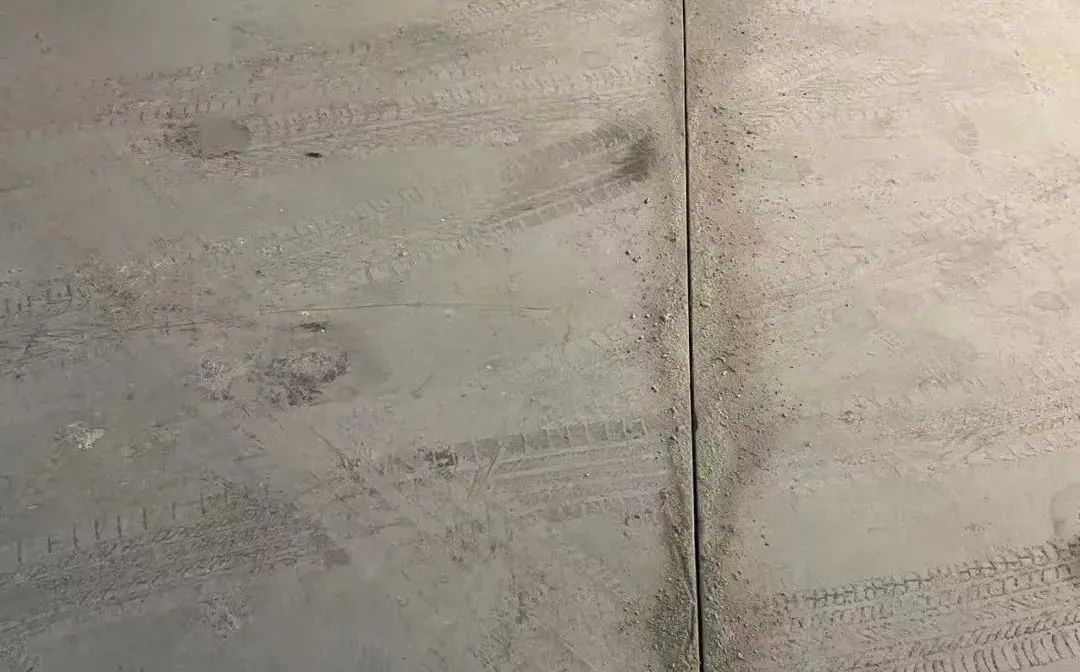

A: 切V型槽，填補(bǔ)環(huán)氧砂漿（半干砂漿），貼玻璃纖維布。

A: 拉拔強(qiáng)度≥2MPa，混凝土標(biāo)號(hào)≥C25

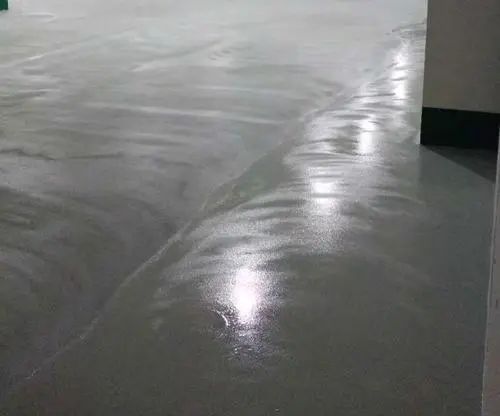

A: 結(jié)露現(xiàn)象，建議選擇早晚室內(nèi)外溫差小的時(shí)候施工降低冷凝水的形成或者整體升溫除濕。

A:

CM 混凝土測試方法

此方法是破壞性測試，將碳化鈣預(yù)混凝土樣品中的水分，釋放氣體。依據(jù)氣壓變化評估含水量。可這個(gè)方法可以快速獲得定量的混凝土基面含水率。

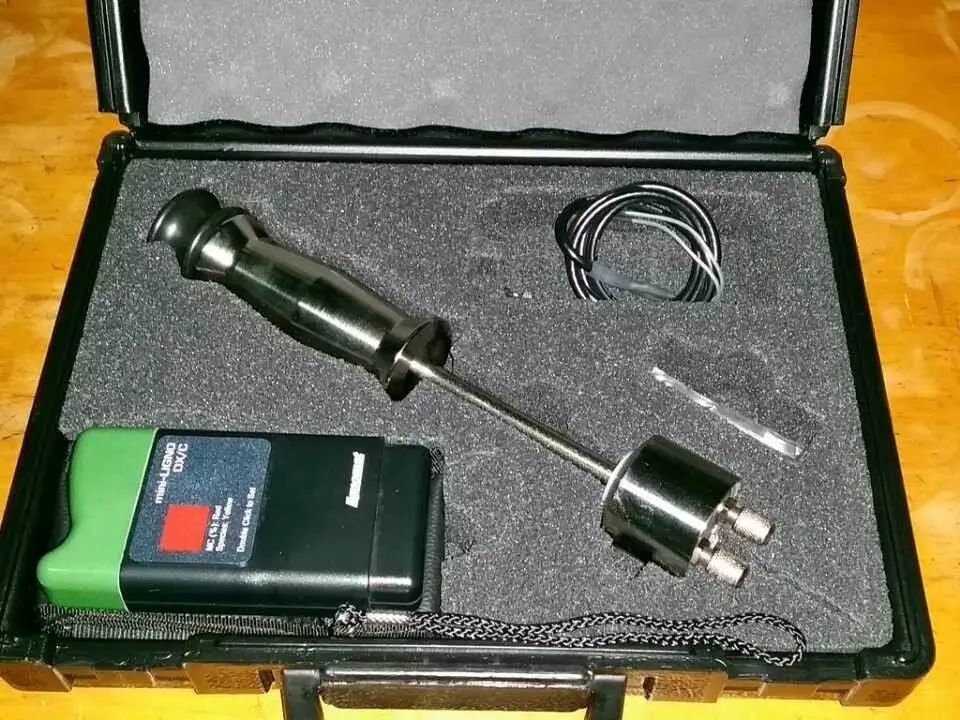

CM 混凝土基面含水率測定儀

基面含水率儀

此方法為非破壞性相對測試，通過地面與電極之間的低頻電場獲得電阻來判定基面濕氣狀況，測量的AC電阻抗，電容，電場的變化隨基面內(nèi)濕氣情況變化而變化，從而得到相對濕度。這個(gè)方法可以快速獲得定量的混凝土基面含水率。

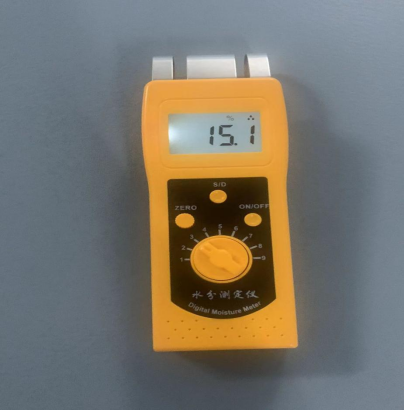

基面含水率測定儀

A: 1、芳香族環(huán)氧樹脂雙酚A結(jié)構(gòu)易氧化產(chǎn)生羰基形成發(fā)黃基團(tuán)；

2、胺類固化劑中游離胺成份直接與環(huán)氧樹脂聚合，導(dǎo)致局部范圍的升溫，加速變黃；

3、叔胺類促進(jìn)劑、壬基酚促進(jìn)劑在熱氧、UV照射下都易變色；

4、反應(yīng)過程中溫度過高，體系中殘留的雜質(zhì)、金屬催化劑都會(huì)誘使黃變。

A: 1、施工時(shí)空氣濕度過大；

2、加入了過量不合格稀釋劑；

3、中涂粉添加量過大，面漆中部分樹脂被吸入中涂。
